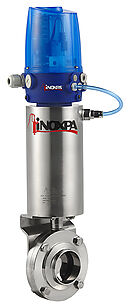

INOXPA-VÀLVULA DE PAPALLONA 4800
La vàlvula de papallona pot ser accionada automàticament mitjançant un actuador o manualment amb la maneta.
Descripció
Característiques
Principi de funcionament:
La vàlvula de papallona pot ser accionada automàticament mitjançant un actuador o manualment amb la maneta.
La maneta bloqueja la vàlvula en la posició d'"obert" o "tancat" encara que també hi ha altres versions amb posicions intermèdies.
L'actuador transforma el moviment axial del pistó en un moviment rotatiu de 90º, que transmet a la papallona.
Disseny i característiques:
-Disseny compacte i robust.
-Maneta multiposició estàndard fins a DN 100/4”.
-Maneta dues posicions estàndard per a mides superiors a DN 100/4".
-Diversos models de maneta i accionaments pneumàtics o elèctrics fàcilment intercanviables.
-Baixa pèrdua de càrrega.
-Laterals intercanviables amb qualsevol tipus de connexió.
-Connexions DIN 11850.
-Traçabilitat de components.
Materials:
-Papallona i laterals: AISI 316L (forjats)
-Maneta: AISI 304/PP
-Altres peces d'acer: AISI 304
-Junta: EPDM segons FDA 177.2600
-Acabat superficial intern: Ra ≤ 0,8 µm
-Acabat superficial extern: Mecanitzat
Opcions:
-Vàlvula a AISI 304.
-Juntes a NBR, VMQ o FPM.
-Connexions Clamp, SMS, RJT, FIL-IDF, etc.
-Maneta multiposició de dues mides.
-Maneta dues posicions, palanca, micromètrica, amb cadenat, etc.
-Actuador pneumàtic de simple i doble efecte, de diferents mides segons el parell de maniobra de la vàlvula, o actuador -elèctric.
-Posicionador electropneumàtic.
-Detectors de posició inductius.
-Capçal de control C-TOP (detectors de posició inductius o microinterruptors).
-Disponible en versió ATEX.
