INOXPA-MANIFOLD DE VÀLVULES

Principi de funcionament
Es connecta a un dipòsit o línia, tantes vàlvules com funcions hagi de fer aquest element (per exemple càrrega, descàrrega, CIP…)
Es treballa de forma automatitzada i s'elimina tota la manipulació manual, evitant així els riscs d'accidents.

Disseny i característiques:

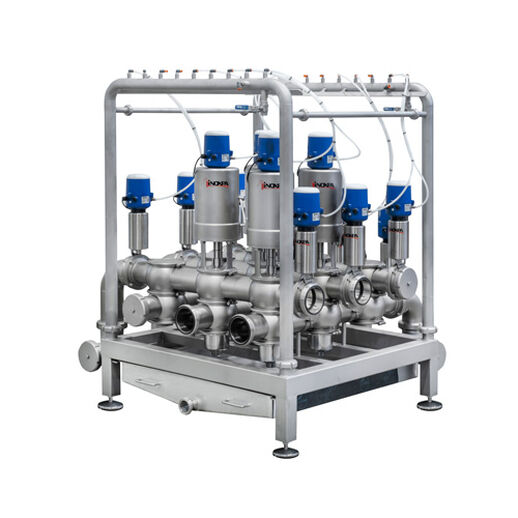

- Consta d‟una matriu de vàlvules en funció del nombre d‟elements a connectar (ja siguin dipòsits o línies), i el nombre de funcions per a cadascun d‟aquests elements. El conjunt està muntat en mòduls i sobre un bastidor amb peus regulables.
- Les vàlvules pneumàtiques són del tipus Mix Proof (multívies amb doble seient) i eviten les fuites d'un cos de la vàlvula a un altre - Les vàlvules se subministren equilibrades.
- Cada vàlvula té un capçal de control tipus C-TOP amb electrovàlvules i detectors.
- S'hi inclou un col·lector de distribució d'aire amb la unitat de manteniment necessària i una vàlvula de tall per a cada actuador.
- S'assegura la neteja d'aquestes vàlvules Mix Proof amb el sistema “Cavity Spray” o “Seat Lift”.
- Si es trien vàlvules "Cavity Spray", al mateix equip s'inclou el col·lector de distribució de neteja per a la connexió del CIP. En aquest col·lector s'hi inclou una vàlvula de papallona i un filtre per línia.
- A la part inferior de la matriu de vàlvules i canonades, una safata inclinada recull els drenatges del Manifold (produïts per les fuites o pel sistema de neteja).
- Al mateix equip s'integra el quadre elèctric i la distribució pneumàtica i elèctrica per facilitar la instal·lació.

Materials:
-Peces en contacte amb el producte: AISI 316L
-Altres peces metàl·liques, actuadors, bastidor i safata
de recollida de drenatges, quadre elèctric: AISI 304
-Juntes en contacte amb el producte: EPDM
-Soldadures: realitzades amb gas inert, repassades i decapades

Opcions:
-Segons les necessitats del client, hi haurà moltes versions possibles. Aquí en presentem algunes:

Opcions segons tipus de vàlvula:
- Vàlvula Multivia de seient simple.
- Altres tipus de vàlvula.

Sistema de control:
- Amb C-TOP simple a cada actuador pneumàtic (amb electrovàlvules i detectors)
- Amb C-TOP amb bus de camp AS-i
- Sense capçal de control C-TOP i instal·lant les electrovàlvules en un armari elèctric i detectors a sobre actuador pneumàtic
- control d'operacions amb un PLC
- panell operador per visualitzar els estats de les vàlvules

Altres variants:
- Connexions soldar, Clamp, SMS, RJT, IDF, Brides
- Juntes a Viton®, NBR
- Possibilitat de vàlvules amb cossos mixts (és a dir, cos superior i inferior de diàmetres diferents)
- Soldadura en orbital
- Proves de pressió (PED)
- Opció d'actuador fins a 10bar
