INOXPA-VÀLVULA DE DIAFRAGMA VEEVALV
Les vàlvules de diafragma d'accionament manual o pneumàtic estan especialment dissenyades per a usos en processos higiènics i asèptics a les indústries alimentària i farmacèutica.
Descripció
Característiques
Principi de funcionament:
El diafragma proporciona el tancament entre el cos i el bonet. No hi ha cap contacte amb l'ambient exterior i per això la vàlvula és adequada per a processos asèptics. Mitjançant el tancament de la vàlvula, el compressor pressiona el diafragma sobre el seient del cos. Amb el moviment del compressor el diafragma es deforma i és forçat sobre l'àrea del seient, al centre del cos, tancant el pas de flux del producte. La interrelació entre el compressor i el cos preveu la compressió excessiva del diafragma.
La vàlvula pot ser accionada manualment o pneumàticament i controlada mitjançant capçals de control i electrovàlvules.
Disseny i característiques:
-Pas de flux sense obstacles. Alt factor Kv.
-Control de compressió del diafragma.
-Actuador compacte.

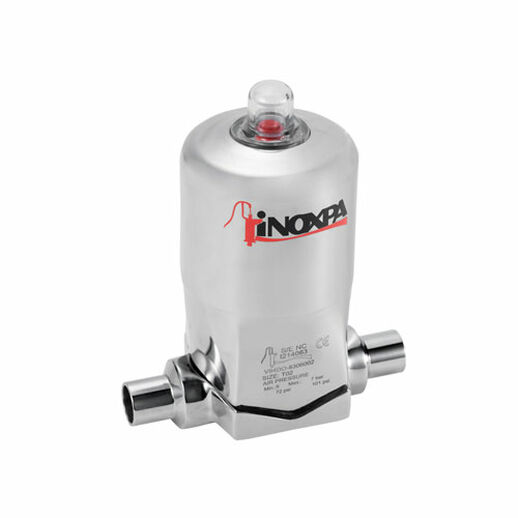

-Actuador pneumàtic normalment tancat (NC) en la versió estàndard.
-Accionament estanc sense manteniment (versió en inoxidable).
-Accionament manual amb limitador de carrera (excepte mida Nº4).
-Detector de fuites.
-Indicador de posició.
-Intercanviabilitat de peces.
-Maneta ergonòmica.
-Traçabilitat de components.
Materials:
-Peces en contacte amb el producte Acer inoxidable AISI 316L (1.4404)
-Altres peces d'inoxidable Acer inoxidable AISI 304 (1.4301)
-Peces de plàstic PP + 30 GF
-Diafragma EPDM (segons FDA 177.2600 i USP Class VI)
Acabat superficial:
-Intern Ra ≤ 0,5 µm
-Extern Polit brillant
Mides disponibles DN ¼" - DN 2"
Connexions Soldar i Clamp OD/DIN
Opcions:
-Diafragma en FPM, VMQ (segons FDA 177.2600 i USP class VI) i PTFE/EPDM separada (segons FDA 177.2600) .
-Accionament manual o pneumàtic.

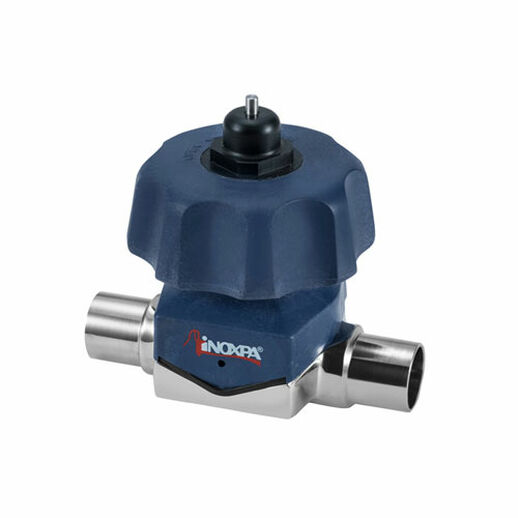

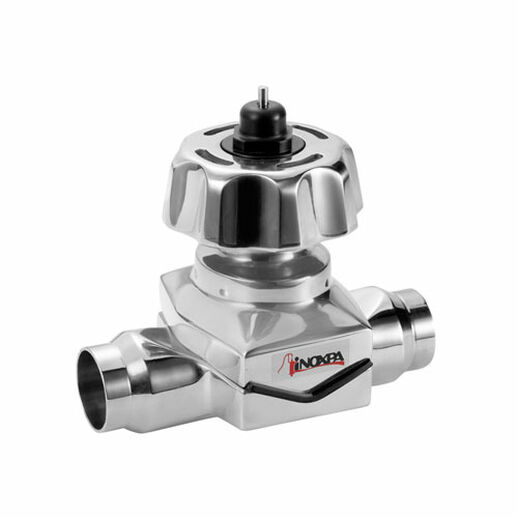

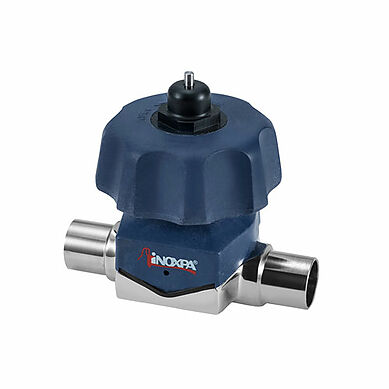

-Manet en acer inoxidable o en plàstic.
-Bonet en acer inoxidable o en plàstic.
-Actuador pneumàtic normalment obert (NO) i doble efecte.
-Actuador pneumàtic amb limitador de carrera.
-Actuador pneumàtic amb detector extern.
-Capçal de control amb detectors i electrovàlvules.
-Vàlvula de control amb electroposicionador digital.
-Vàlvula fons de tanc.
-Distints tipus de connexions.
-Certificats de material i rugositat.
